Trabattello configurabile PROFESSIONAL SVELT
Codice articolo 51126
STRUTTURA Cm 120x200
n" Alzate
Scegliere, per favore
Base completa
Scegliere, per favore
Kit 4 Staffe stabilizzatrici
Scegliere, per favore
P lavoro botola singola a norma ITA
Scegliere, per favore
P lavoro doppia botola a norma EU
Scegliere, per favore
Parapetti
Scegliere, per favore
Kit terminali in sostituzione
Scegliere, per favore
Mezzo piano di base
Scegliere, per favore
Scaletta interna singola
Scegliere, per favore
Scaletta interna doppia
Scegliere, per favore
1
Salva questo articolo per dopo

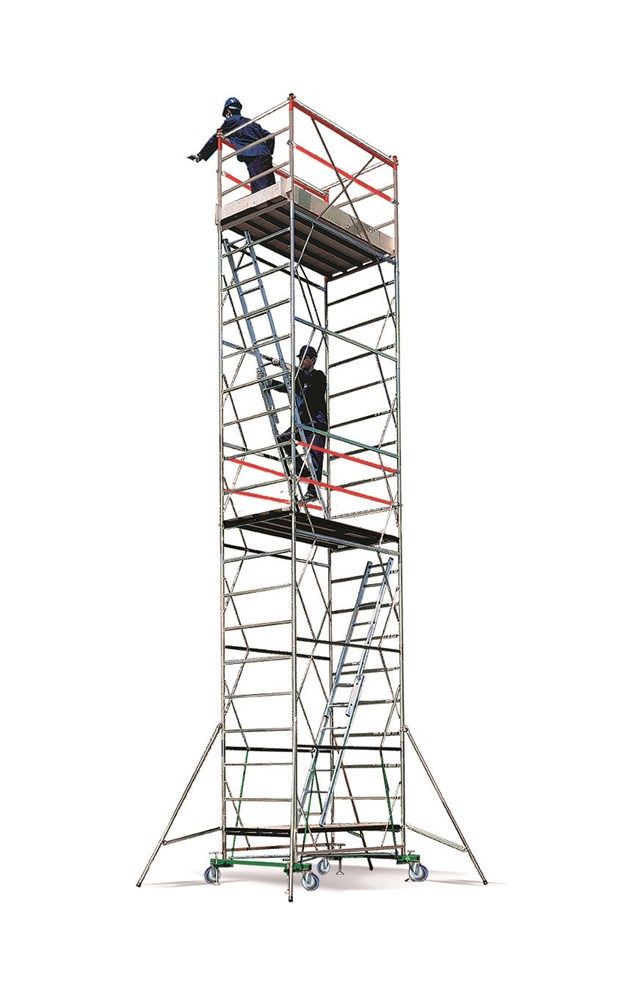

Trabattello configurabile PROFESSIONAL SVELT
Dettagli del prodotto

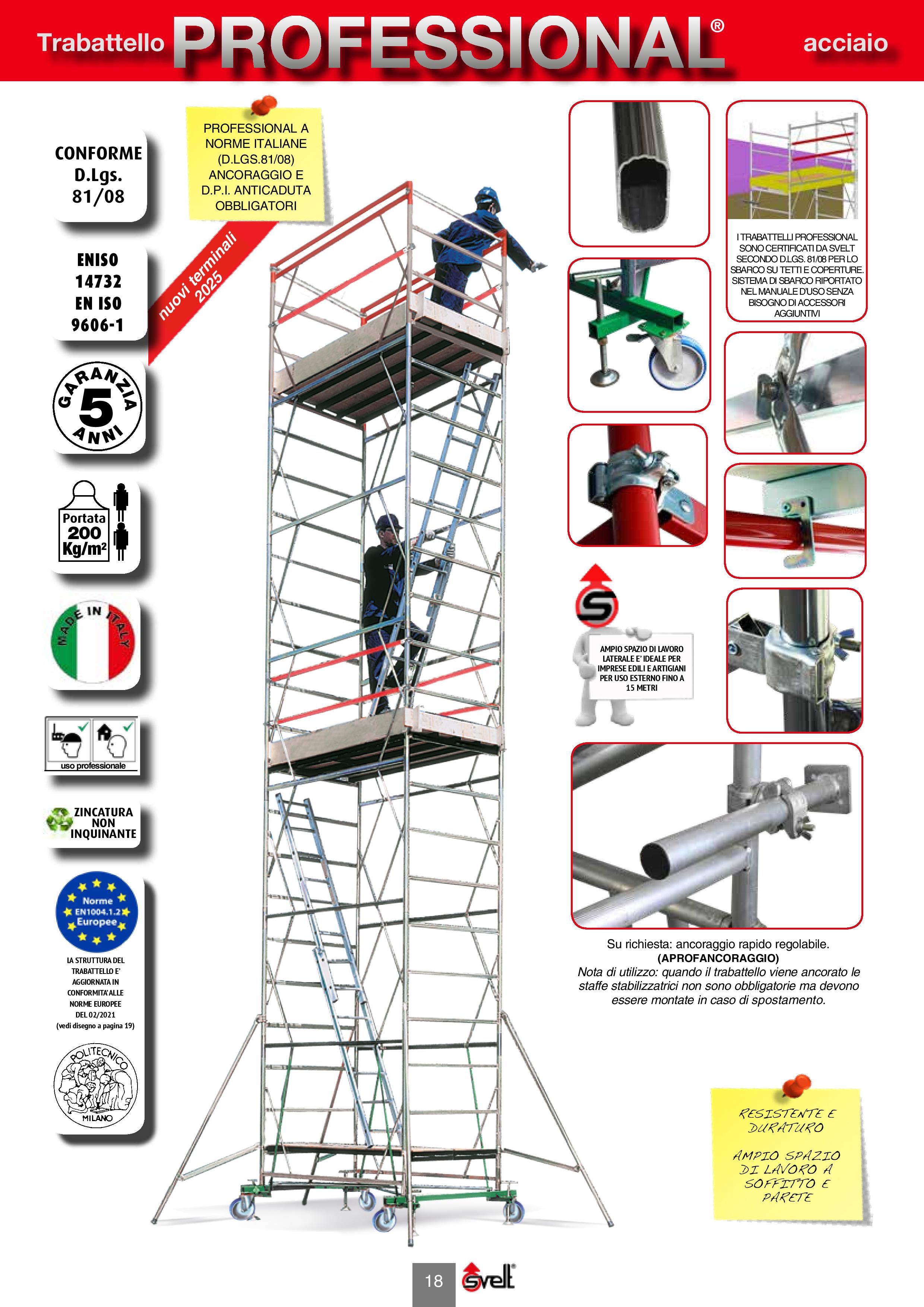

Il trabattello professionale in acciaio più venduto in Europa. A norme europee UNIEN1004-1-2
Trabattello in acciaio FE360 zincato elettroliticamente contro la ruggine.
Offre grandissima sicurezza di lavoro e facilità di montaggio.
Le crociere formano una struttura staticamente perfetta che non può subire torsioni anche a grandi altezze, fornendo inoltre un ampio spazio di lavoro in facciata.
Può essere anche usato come sistema di accesso e di sbarco in quota (tetto, copertura, piano).
| Altezze componibili | da m 1,70 a m 13,30 |
| Ingombro | m 2,00x1,20 |
| Campata | altezza m 1,20 - peso kg 25 |
| Portata max | kg 200/m² (incluse 2 persone - piani e scalette esclusi) |
Elementi costruttivi
- MONTANTI in tubo di acciaio tondo Ø mm 45
- ZINCATURA non inquinante come da Direttiva 2002/95/CE (RoSH)
- SALDATURE certificate ENISO14732 - ENISO9606-01
- CORREDO: ogni trabattello è dotato di manuale ed etichette di istruzioni
- CERTIFICATO di costruzione a norme: contenuto nel manuale d'uso e manutenzione
- MARCATURA: tutti i componenti sono marchiati con anno di fabbricazione e logo Svelt
- La spalla A viene inserita nel tubo davanzale B, andando a comprimerlo.
La compressione di tutti gli elementi “spalla” e “davanzale” conferisce al trabattello maggior stabilità mano a mano che si cresce in altezza.
- La posizione delle crociere forma, in ogni campata del trabattello, 12 triangoli isostatici e indeformabili, che ne evitano la torsione e la flessione anche a grande altezza.
- L’inserimento rapido delle crociere avviene tramite i nottolini saldati ai davanzali.
- I Pioli Zigrinati Antisdrucciolo conferiscono un appoggio stabile per mani e piedi
.
- I componenti hanno colore diverso per aiutare l’operatore ad individuare gli elementi per il montaggio e a capire se il trabattello è montato correttamente:
- La base è verde
- I terminali e i parapetti sono rossi.
- Gli elementi intermedi delle campate sono zincati argento

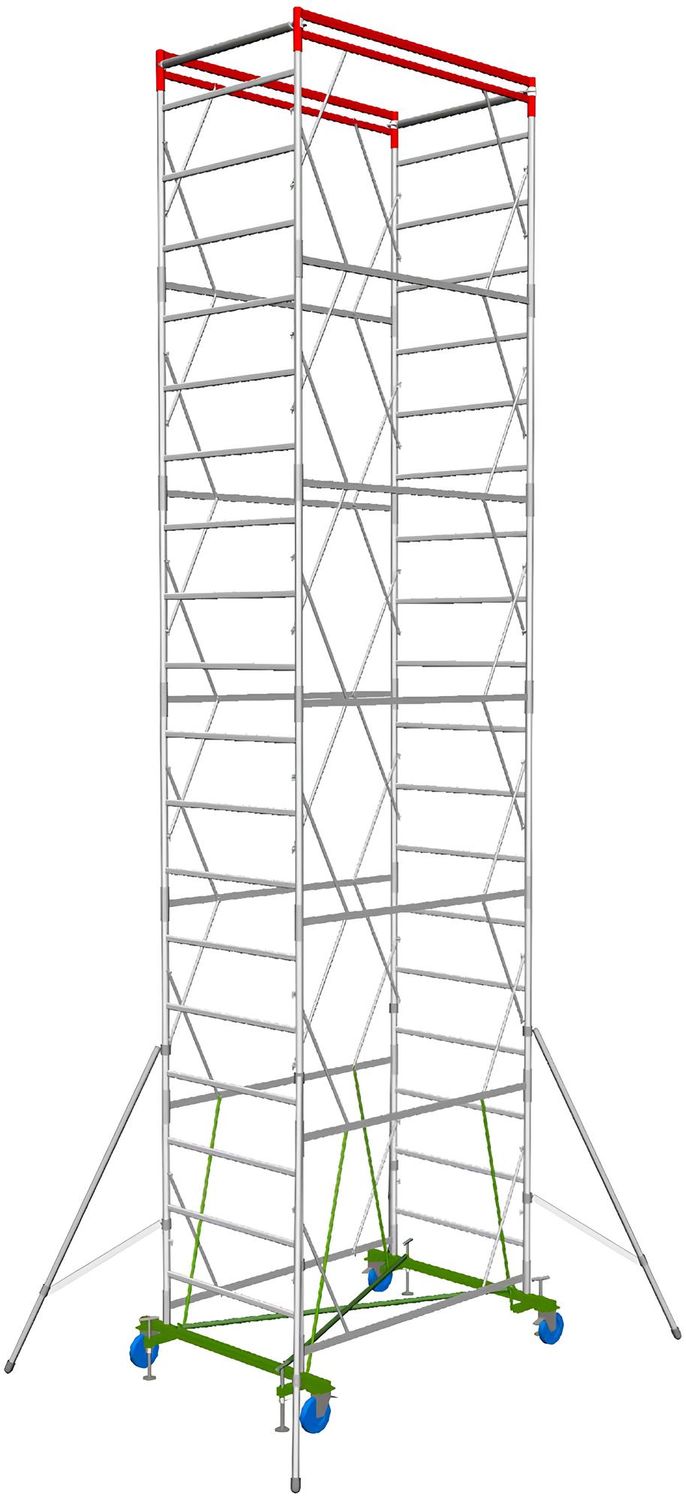

Base componibile TPROF010S (norme europee UNIEN1004.1.2) - minimo ingombro può essere montata senza viti né di attrezzi. Composta da:
- n.2 elementi di base verdi verniciati con polveri epossidiche (dotati di fori di deflusso dell'acqua piovana).
- n.4 tiranti verdi di base verdi verniciati con polveri epossidiche
- n.4 ruote in nylon con copertura in poliuretano iniettato antimpronta, diametro 200 mm, dotate di freno a pedale
- n.4 livellatori per dislivelli o marciapiedi
- n.2 crociere di base
- n.2 traversini zincati per l'appoggio del piano di appoggio della scaletta di base (necessario solo per alcune configurazioni)
Campata m 1,20 composta da:
- 2 davanzali
- 2 spalle da m 1,20 (3 pioli antisducciolo)
- 8 corciere
Mezza Campata m 0,80 TPROF031 composta da:
- 2 davanzali
- 2 spalle da m 0,80 (2 pioli antisducciolo)
- 4 corciere
Kit terminale TPROF000K composto da:
- 2 davanzali rossi doppi
- 2 traversini in alluminio ad aggancio rapido
Staffa TPROF020EN:
- Obbligatorie 4 staffe stabilizzatrici in acciaio con morsetti a montaggio rapido
Accessori a richiesta
- TPROF050EN (norme europee UNIEN1004.1.2) Piano di lavoro terminale con doppia botola, telaio in acciaio e piano in legno con fermapiedi e gancio antivento.
Il sistema costruttivo è uguale al piano TPROF050. Le 2 botole con cerniere e serrature permettono un sicuro e veloce passaggio degli addetti all’interno del trabattello ed il montaggio in sicurezza della ringhiera di protezione con il sistema A.T.B. (attraverso la botola). Dotato di gancio antivento.
- TPROF051EN (norme europee UNIEN1004.1.2) Piano di passaggio intermedio con doppia botola, telaio in acciaio e piano in legno e gancio antivento.
N.B.: I piani di passaggio se non usati per lavorare possono essere montati senza fermapiede.
Il sistema costruttivo è uguale al piano TPROF050. Anche in questo caso le 2 botole con cerniere e serrature permettono un sicuro e veloce passaggio degli addetti all’interno del trabattello ed il montaggio in sicurezza della ringhiera di protezione con il sistema A.T.B. (attraverso la botola). Dotato di gancio antivento.
- Scalette interne in alluminio (norme europee UNIEN1004.1.2)
- APROFSCAL1S scaletta singola - 7 pioli - m 2,0
- APROFSCAL2S scaletta doppia autoportante - da m 2,0 a m 3,4
- APROLPIANOBASE Piano di base in acciaio obbligatorio in alcune configurazioni (norme europee UNIEN1004) per appoggiare la prima scaletta di base.
- Parapetto TPROF065EN con morsetto a montaggio rapido (4 obbligatori per ogni piano di lavoro)
Nel caso dell'ultimo piano in cima se posizionato sul terzo piolo partendo dall'alto del trabattello (1 metro dalla sommità) sono sufficienti 2 parapetti.
Nel caso che l'ultimo piano in cima venga posizionato sul quarto piolo partendo dall'alto del trabattello (1,4 metri dalla sommità) sono necessari 4 parapetti.
In questo caso è possibile evitare il montaggio dei terminali rossi in quanto la ringhiera di protezione è sufficiente.
Non conoscendo le esigenze di lavoro di ogni cliente il kit è costituito sempre da 4 parapetti per ogni piano di lavoro.
L'operatore si gestirà i parapetti di volta in volta in base alla posizione del piano.

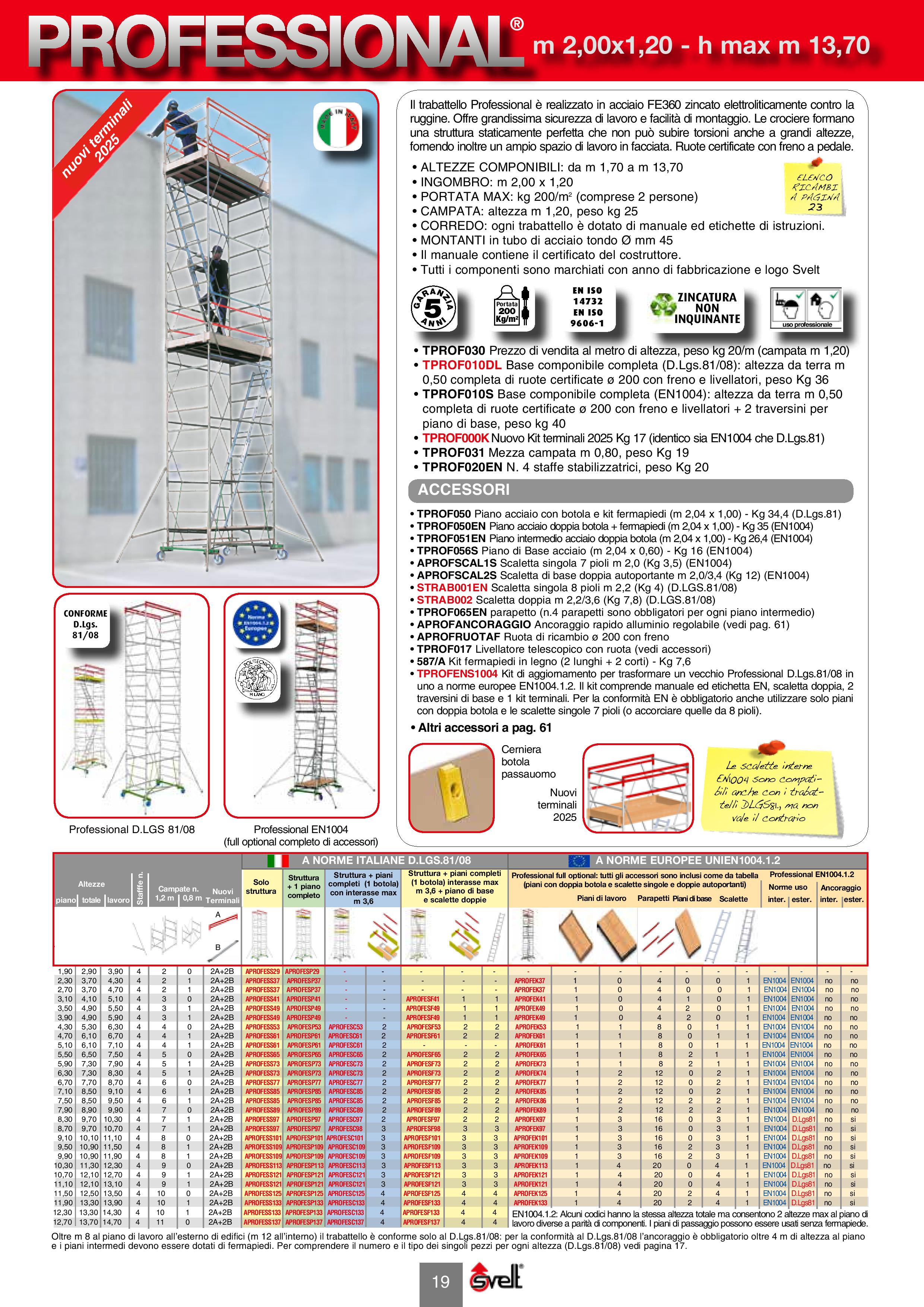

ALTEZZE E CODICI DISPONIBILI:
|
Altezza
al piano
di lavoro
m
|
Altezza
totale
m
|
Altezza di lavoro
(alla mano)
m
|
Staffe
Stabilizzatrici
n.
|
Campata
m 1,20
n.
|
Campata
m 0,80
n.
|
Kit
terminali
n.
|
Piano di lavoro
terminale
(2 botole)
+ kit fermapiedi
n.
|
Piani di lavoro
di passaggio
(2 botole)
n.
|
Parapetti
n.
|
Piani
di
base
n.
|
Scaletta
intermedia
singola
n.
|
Scaletta
di
base
doppia
n.
|
Uso interno
a norma:
|
Uso esterno
a norma:
|
Ancoraggio
obbligatorio
uso
interno
|
Ancoraggio
obbligatorio
uso
esterno
|
Professional full optional
|
| 2,30 | 3,70 | 4,30 | 4 | 2 | 1 | 1 | 1 | 0 | 4 | 0 | 0 | 1 | EN1004 | EN1004 | no | no | APROFEK37 |
| 2,70 | 3,70 | 4,70 | 4 | 2 | 1 | 1 | 1 | 0 | 4 | 0 | 0 | 1 | EN1004 | EN1004 | no | no | APROFEK37 |
| 3,10 | 4,10 | 5,10 | 4 | 3 | 0 | 1 | 1 | 0 | 4 | 1 | 0 | 1 | EN1004 | EN1004 | no | no | APROFEK41 |
| 3,50 | 4,90 | 5,50 | 4 | 3 | 1 | 1 | 1 | 0 | 4 | 2 | 0 | 1 | EN1004 | EN1004 | no | no | APROFEK49 |
| 3,90 | 4,90 | 5,90 | 4 | 3 | 1 | 1 | 1 | 0 | 4 | 2 | 0 | 1 | EN1004 | EN1004 | no | no | APROFEK49 |
| 4,30 | 5,30 | 6,30 | 4 | 4 | 0 | 1 | 1 | 1 | 8 | 0 | 1 | 1 | EN1004 | EN1004 | no | no | APROFEK53 |
| 4,70 |
6,10
|
6,70 | 4 | 4 | 1 | 1 | 1 | 1 | 8 | 0 | 1 | 1 | EN1004 | EN1004 | no | no | APROFEK61 |
| 5,10 | 6,10 | 7,10 | 4 | 4 | 1 | 1 | 1 | 1 | 8 | 0 | 1 | 1 | EN1004 | EN1004 | no | no | APROFEK61 |
| 5,50 | 6,50 | 7,50 | 4 | 5 | 0 | 1 | 1 | 1 | 8 | 2 | 1 | 1 | EN1004 | EN1004 | no | no | APROFEK65 |
| 5,90 | 7,30 | 7,90 | 4 | 5 | 1 | 1 | 1 | 1 | 8 | 2 | 1 | 1 | EN1004 | EN1004 | no | no | APROFEK73 |
| 6,30 | 7,30 | 8,30 | 4 | 5 | 1 | 1 | 1 | 2 | 12 | 0 | 2 | 1 | EN1004 | EN1004 | no | no | APROFEK74 |
| 6,70 | 7,70 | 8,70 | 4 | 6 | 0 | 1 | 1 | 2 | 12 | 0 | 2 | 1 | EN1004 | EN1004 | no | no | APROFEK77 |
| 7,50 | 8,50 | 9,10 | 4 | 6 | 1 | 1 | 1 | 2 | 12 | 0 | 2 | 1 | EN1004 | EN1004 | no | no | APROFEK85 |
| 7,90 | 8,50 | 9,50 | 4 | 6 | 1 | 1 | 1 | 2 | 12 | 2 | 2 | 1 | EN1004 | EN1004 | no | no | APROFEK86 |
| 7,90 | 8,90 | 9,90 | 4 | 7 | 0 | 1 | 1 | 2 | 12 | 2 | 2 | 1 | EN1004 | EN1004 | no | no | APROFEK89 |
| 8,30 | 9,70 | 10,30 | 4 | 7 | 1 | 1 | 1 | 3 | 16 | 0 | 3 | 1 | EN1004 | D.LGS.81 | no | si | APROFEK97 |
| 8,70 | 9,70 | 10,70 | 4 | 7 | 1 | 1 | 1 | 3 | 16 | 0 | 3 | 1 | EN1004 | D.LGS.81 | no | si | APROFEK97 |
| 9,10 | 10,10 | 11,10 | 4 | 8 | 0 | 1 | 1 | 3 | 16 | 0 | 3 | 1 | EN1004 | D.LGS.81 | no | si | APROFEK101 |
| 9,50 | 10,90 | 11,50 | 4 | 8 | 1 | 1 | 1 | 3 | 16 | 2 | 3 | 1 | EN1004 | D.LGS.81 | no | si | APROFEK109 |
| 9,90 | 10,90 | 11,90 | 4 | 8 | 1 | 1 | 1 | 3 | 16 | 2 | 3 | 1 | EN1004 | D.LGS.81 | no | si | APROFEK109 |
| 10,30 | 11,30 | 12,30 | 4 | 9 | 0 | 1 | 1 | 4 | 20 | 0 | 4 | 1 | EN1004 | D.LGS.81 | no | si | APROFEK113 |
| 10,70 | 12,10 | 12,70 | 4 | 9 | 1 | 1 | 1 | 4 | 20 | 0 | 4 | 1 | EN1004 | D.LGS.81 | no | si | APROFEK121 |
| 11,10 | 12,10 | 13,10 | 4 | 9 | 1 | 1 | 1 | 4 | 20 | 0 | 4 | 1 | EN1004 | D.LGS.81 | no | si | APROFEK121 |
| 11,50 | 12,50 | 13,50 | 4 | 10 | 0 | 1 | 1 | 4 | 20 | 2 | 4 | 1 | EN1004 | D.LGS.81 | no | si | APROFEK125 |
| 11,90 | 13,30 | 13,90 | 4 | 10 | 1 | 1 | 1 | 4 | 20 | 2 | 4 | 1 | EN1004 | D.LGS.81 | no | si | APROFEK133 |
- Oltre m 8 al piano di lavoro all’esterno di edifici (m 12 all’interno) il trabattello è conforme solo al D.Lgs.81/08. L’ancoraggio è obbligatorio oltre 4 m di altezza al piano e i piani intermedi devono essere dotati di fermapiedi.
- Alcuni codici hanno la stessa altezza totale ma consentono 2 altezze max al piano di lavoro diverse a parità di componenti.
- I trabattelli a norma europea possono essere usati con i piani di passaggio montati senza fermapiede.
Sbarco su tetti e coperture
Tutti i trabattelli PROFESSIONAL sono certificati da SVELT secondo D.LGS. 81/2008 per lo sbarco su tetti e coperture.
Il sistema di sbarco è riportato nel manuale d'uso.
1) Ancorare il trabattello alla facciata
2) Togliere le crociere nel lato dello sbarco
3) Per i trabattelli Professional prodotti dal 2025 per lo sbarco in quota non è necessario alcun accessorio.
4) Per i trabattelli Professional prodotti fino del 2024 per lo sbarco in quota è necessario l'accessorio denominato KIT DI SBARCO SU COPERTURE cod. APROFCOPERTURE
